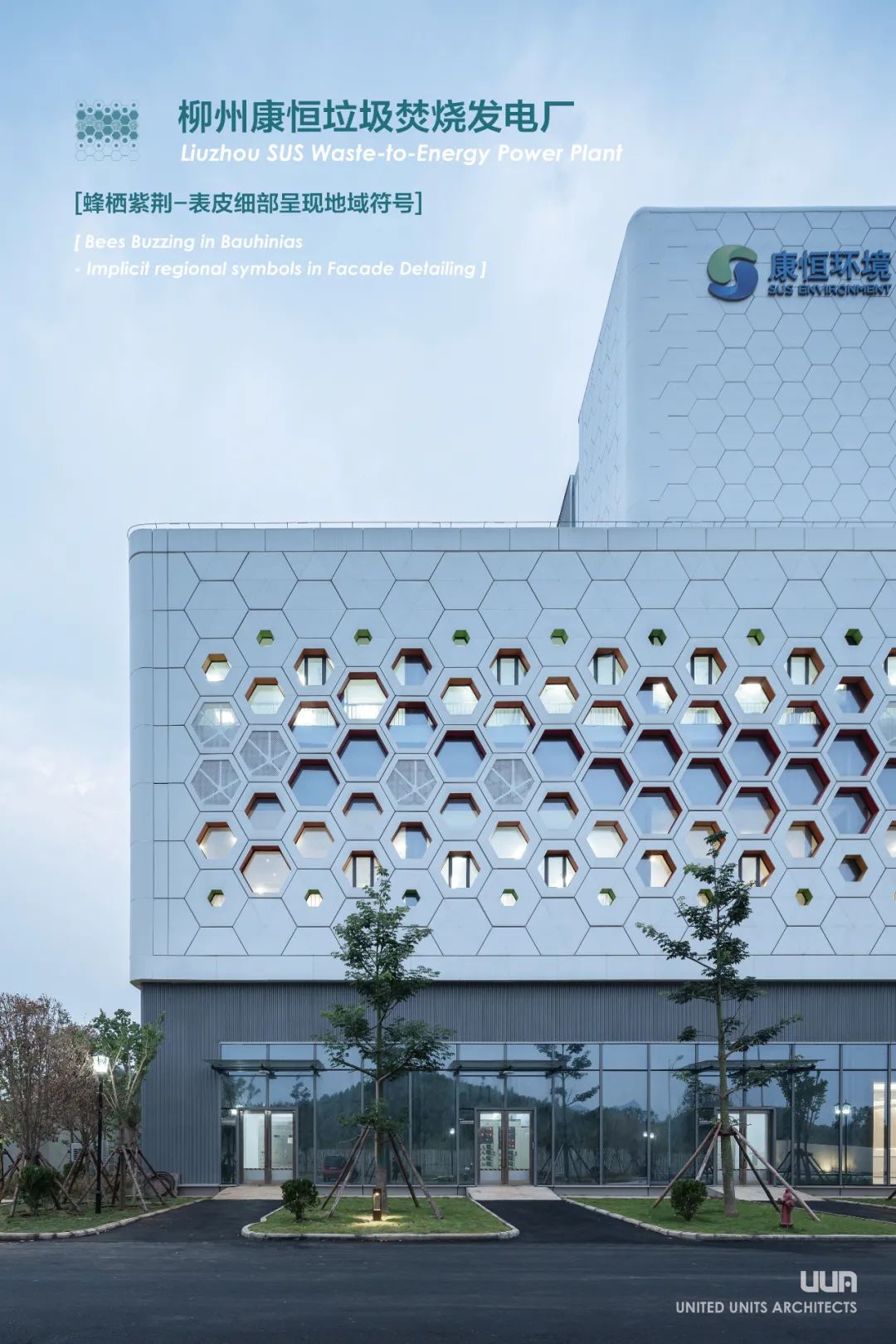

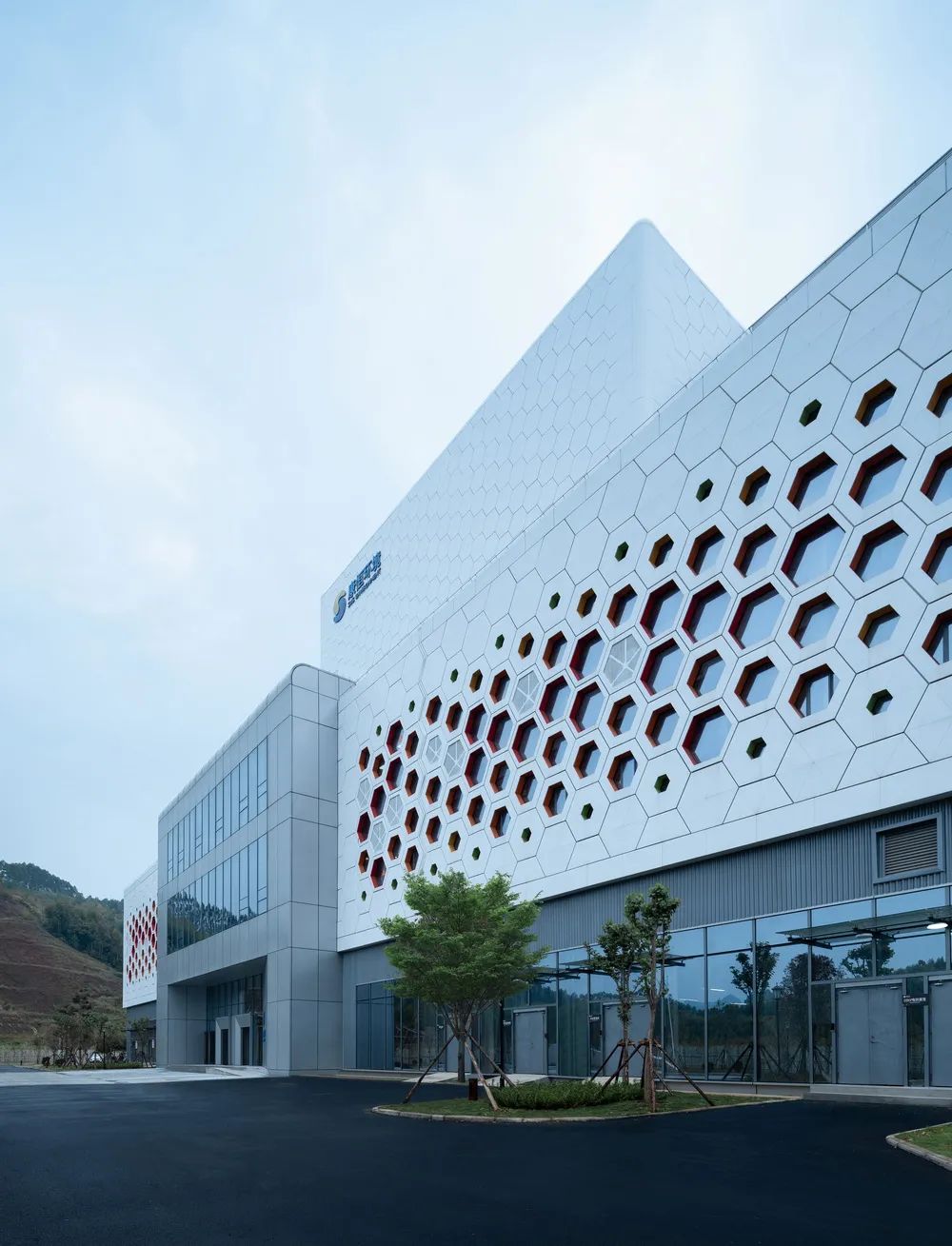

△ 柳州康恒垃圾焚烧发电厂 ©UUA

柳州康恒垃圾焚烧发电厂由UUA的设计合伙人李泳征与管理合伙人李其郅共同主持。项目所在地的柳州是广西最大的工业城市，经历过从严重污染到环境治理的艰难蜕变。如今的柳州已然一座宜居之城。本项目作为清洁、可持续的发电厂，将垃圾变废为宝的属性同样传达着绿色环保的理念。因此，我们把抽象化的紫荆花作为发电厂的立面元素，呼应这座城市宛若花园一般的印象，进而拉近与公众的距离。

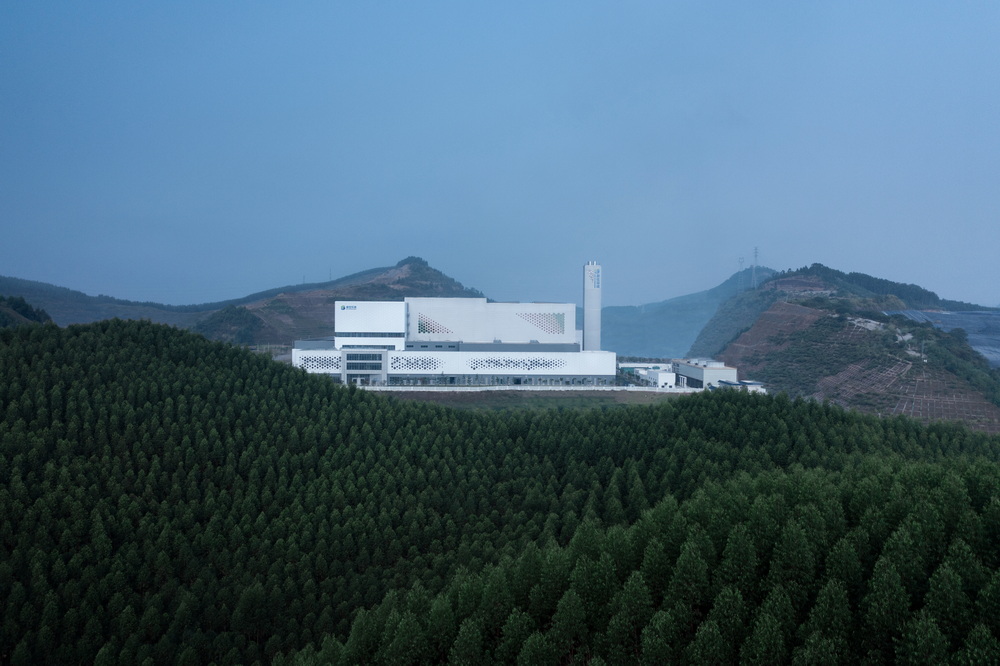

△ 发电厂远景 ©UUA

01
背景：工业建筑的“去工业化”
Background: "Deindustrialization" of Industrial Buildings

柳州地处广西中北部，市区三面环山，柳江环绕而过，具有典型的喀斯特地貌特征，素有“世界第一盆景”的美誉。项目场地位于柳州市东南部高低起伏的山谷之中，距离柳州市中心约14KM，东北方向是流经而过的柳江，周边环境优美。

△ 场地区位 ©UUA

由于垃圾焚烧发电厂一般位于城市远郊，虽然作为与城市生活息息相关的基础设施，但其建筑形象却很少被重视。随着人们环保理念的逐渐提高，为了让公众更多了解环保产业，有必要改变垃圾焚烧发电厂的固有形象，使其更好地介入到城市公共生活之中。建筑造型一方面需要回应城市的地域特色，另一方面要从周围开阔的郊野环境考量，让建筑与自然产生关联。

02
文脉：一花城，一城花
Context: A City Of Flowers

人间四月春正好，万千紫红斗芳菲。紫荆花自20世纪30年代引进柳州，目前共有近30万株紫荆遍布全城。每年三月下旬，市区内 26 万株紫荆花争相绽放，到四月时，柳州的街头巷尾都被紫色的花海漫过，绿化工程的大力展开让柳州成为名副其实的花园城市。

△ 四月份的柳州街头 ©UUA

03

表皮：地域符号的精细化表达

Facade: Detailed Expression of Regional Symbols

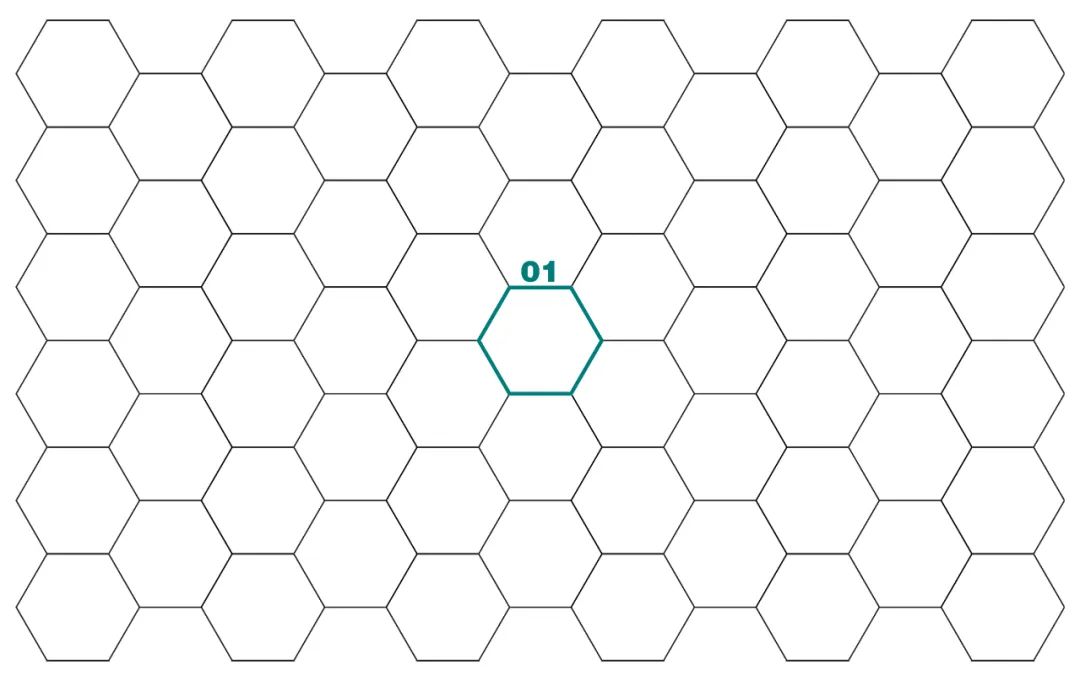

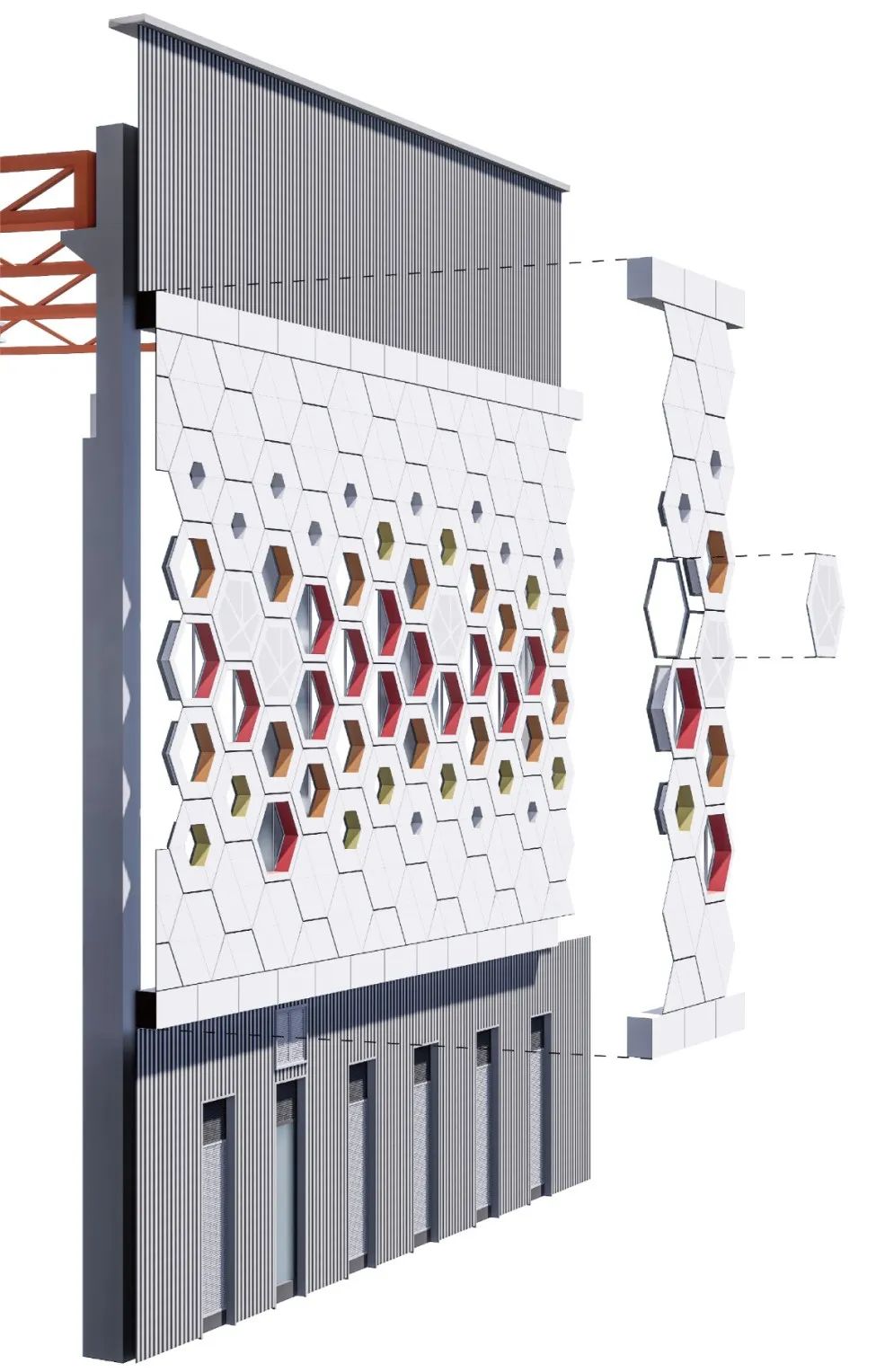

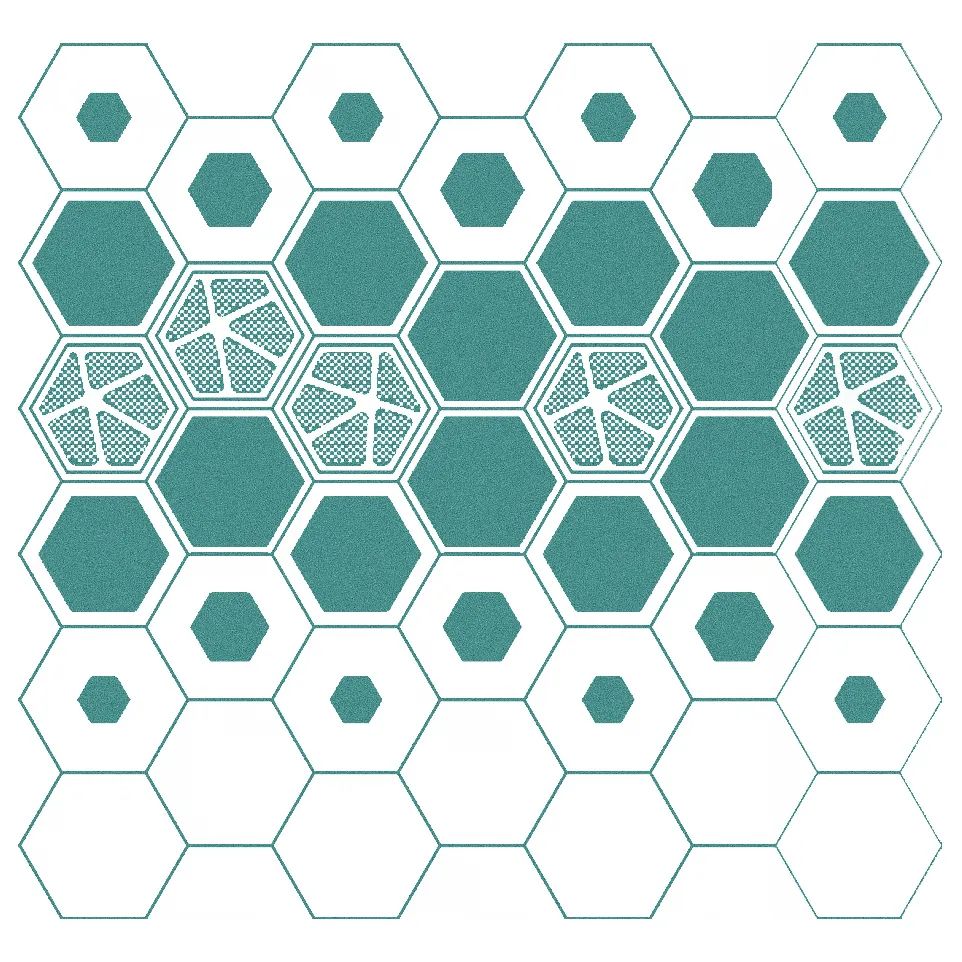

△“ 蜂栖紫荆”生成 ©UUA

在建筑设计中，我们试图将紫荆花与蜂巢的意向同时融入建筑立面，形成“蜂栖紫荆”的寓意。其中紫荆花代表柳州；而蜂巢之中花粉酿蜜的过程，又与垃圾焚烧发电的工艺流程形成隐喻。

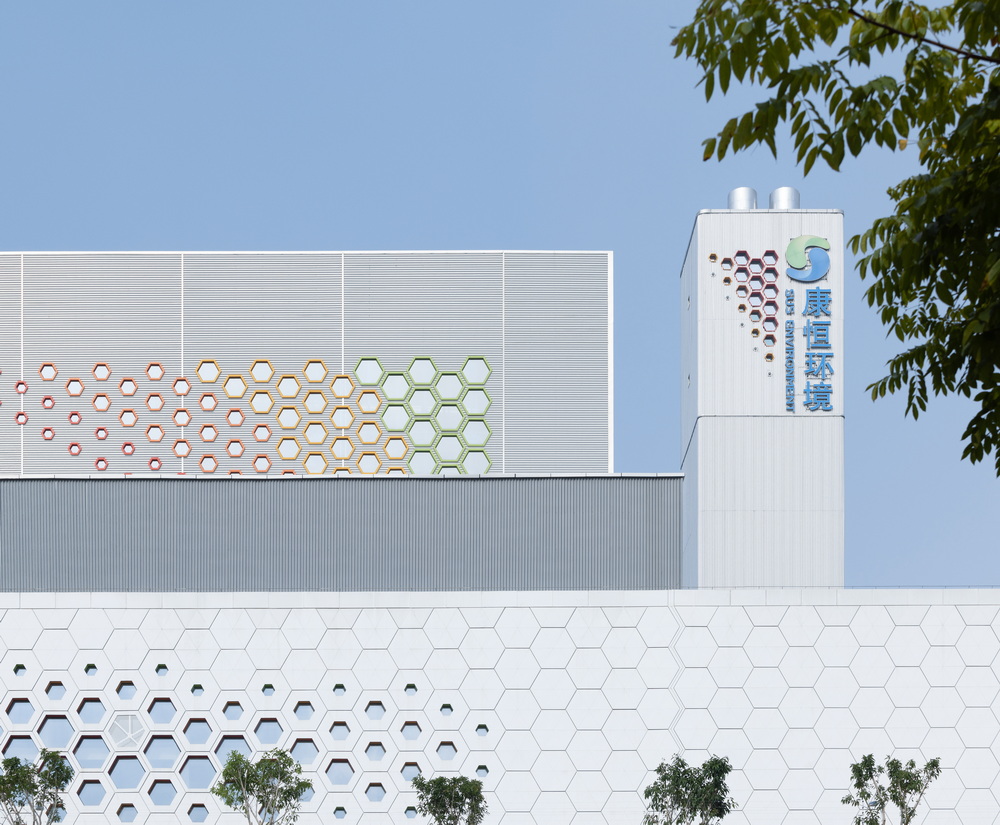

△“ 蜂栖紫荆”白天 ©UUA

建筑的主要体量由 “蜂巢”肌理所包裹，其中点缀多彩的“花瓣”，形成了丰富性和趣味性的立面表达。多层次的幕墙肌理在不同光线条件下，会呈现出多变的光影效果。这种微妙精细的立面形式也呼应了发电厂内部复杂精密的工艺设备。

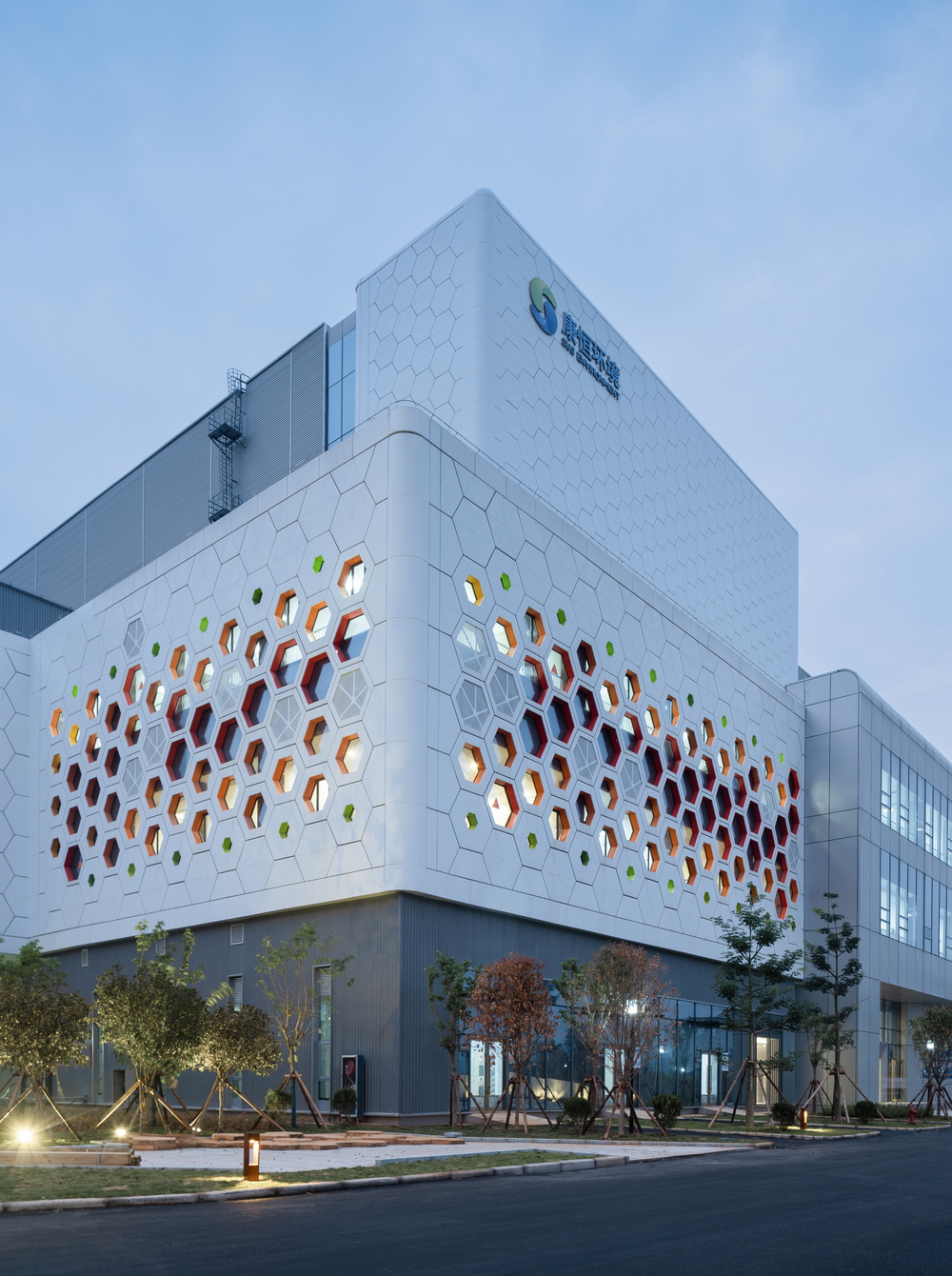

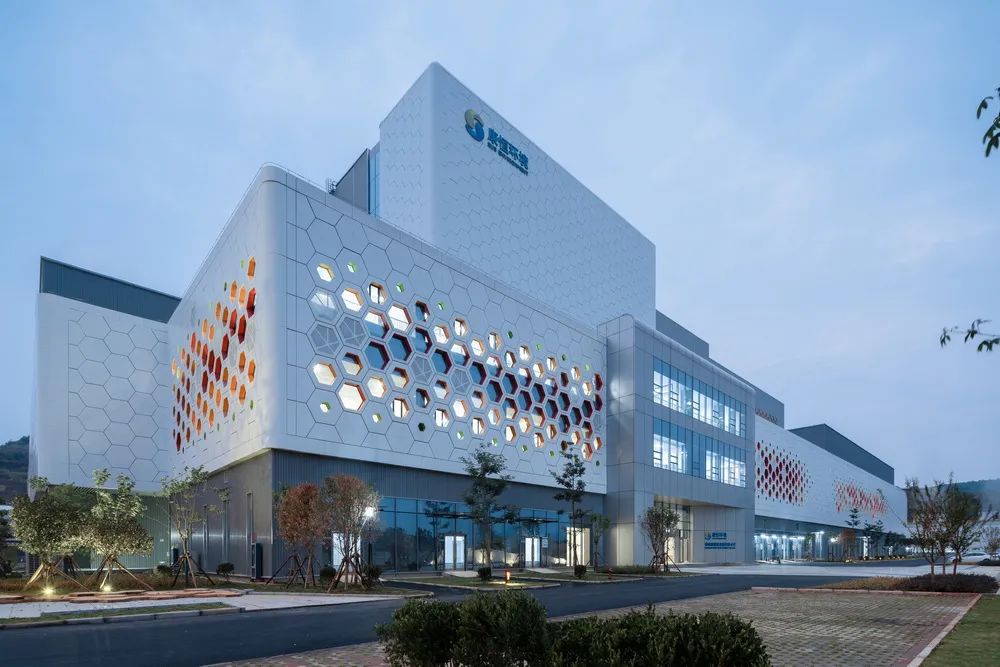

△“ 蜂栖紫荆”夜晚 ©UUA

随机渐变的幕墙肌理

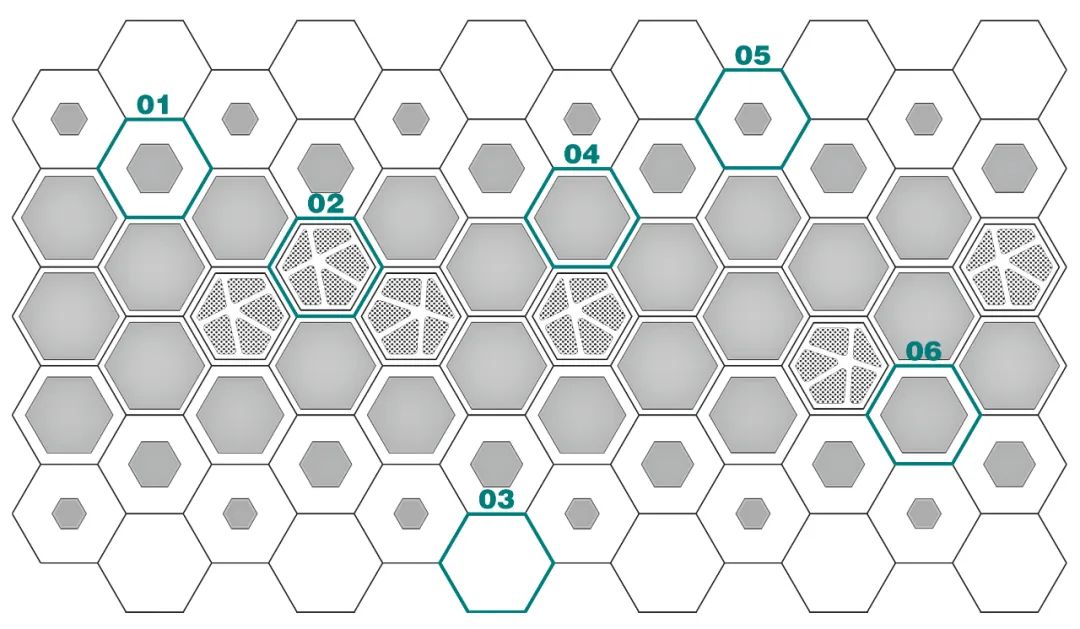

厂房裙房的幕墙主要由六种六边形基本单元组合而成，排列出随机渐变的图案肌理。这种标准模数控制下的多模块组合，即创造了幕墙的丰富性，又保证了施工的精度。

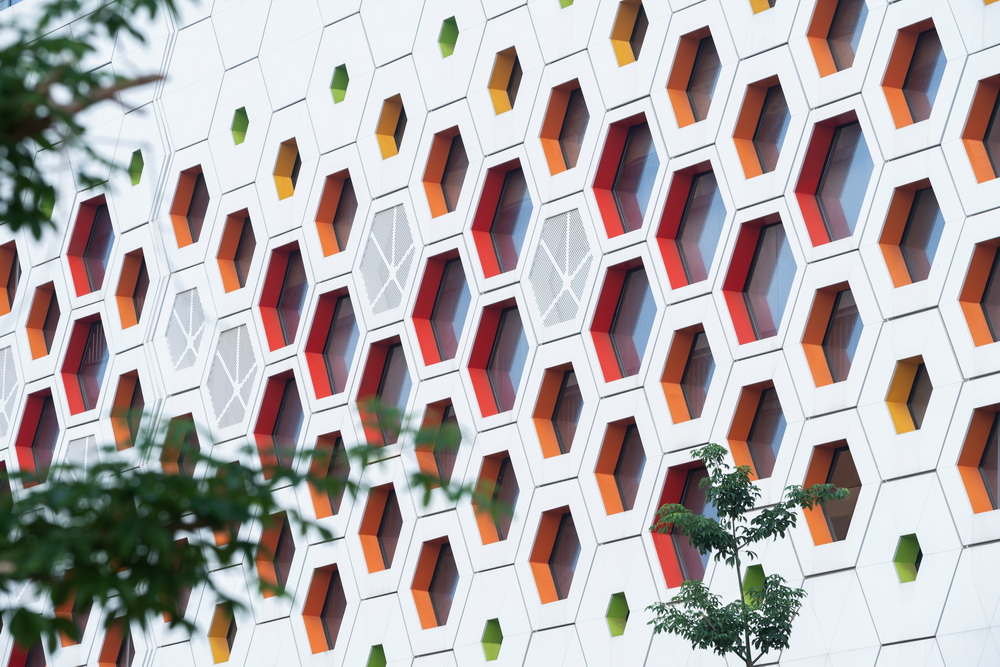

△ 随机渐变的幕墙肌理 ©UUA

△ 随机渐变的幕墙肌理 ©UUA

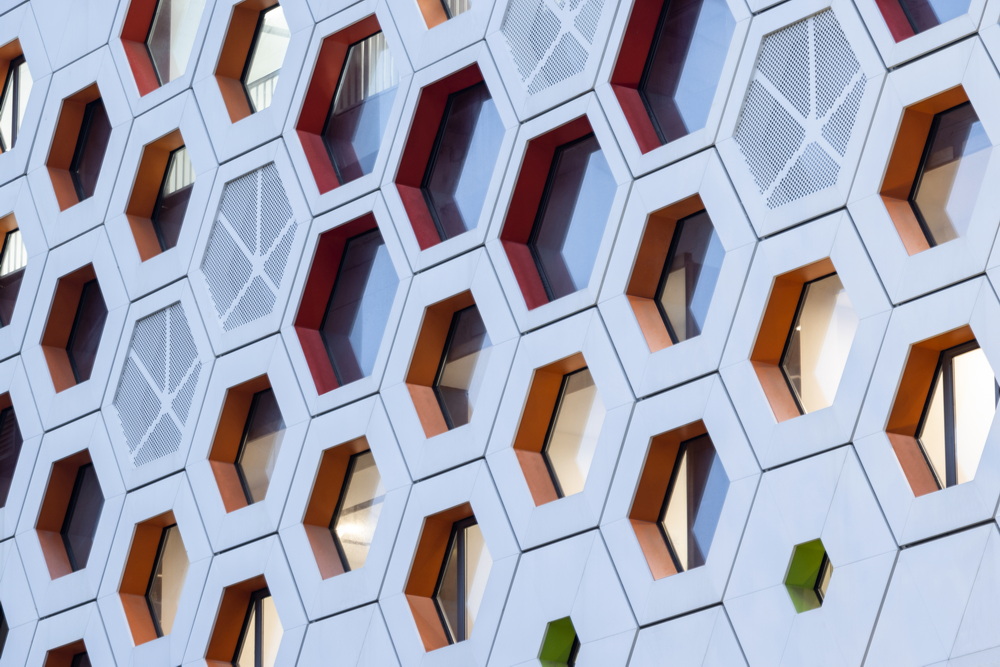

△ 随机渐变的幕墙肌理细节 ©UUA

△ 随机渐变的幕墙肌理 ©UUA

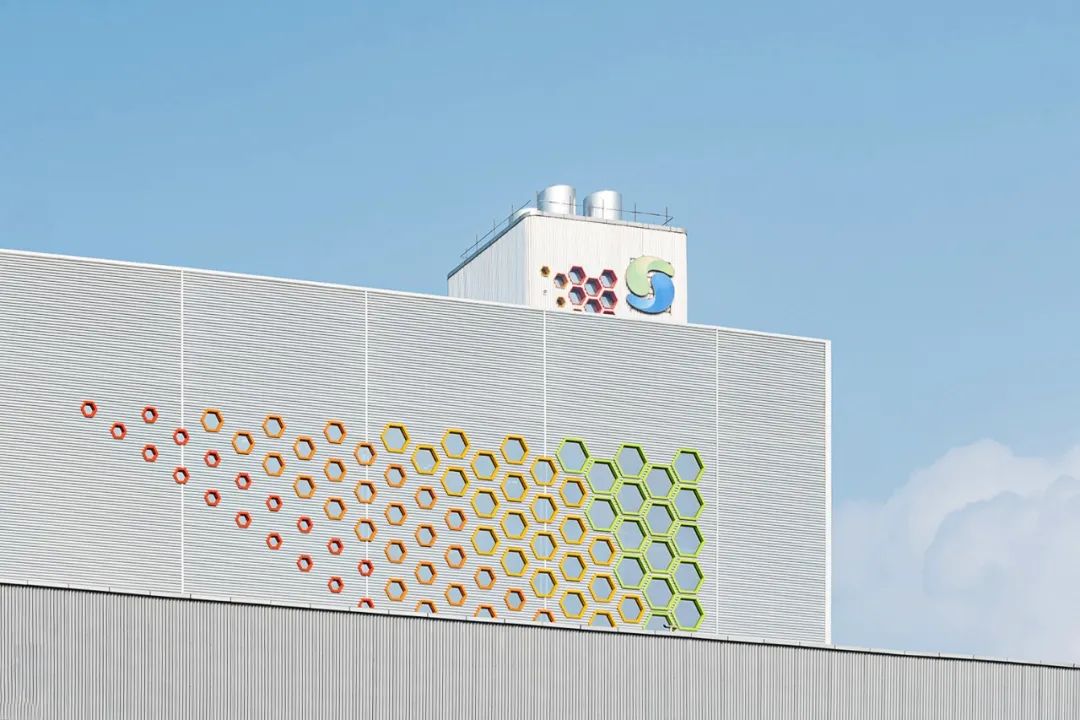

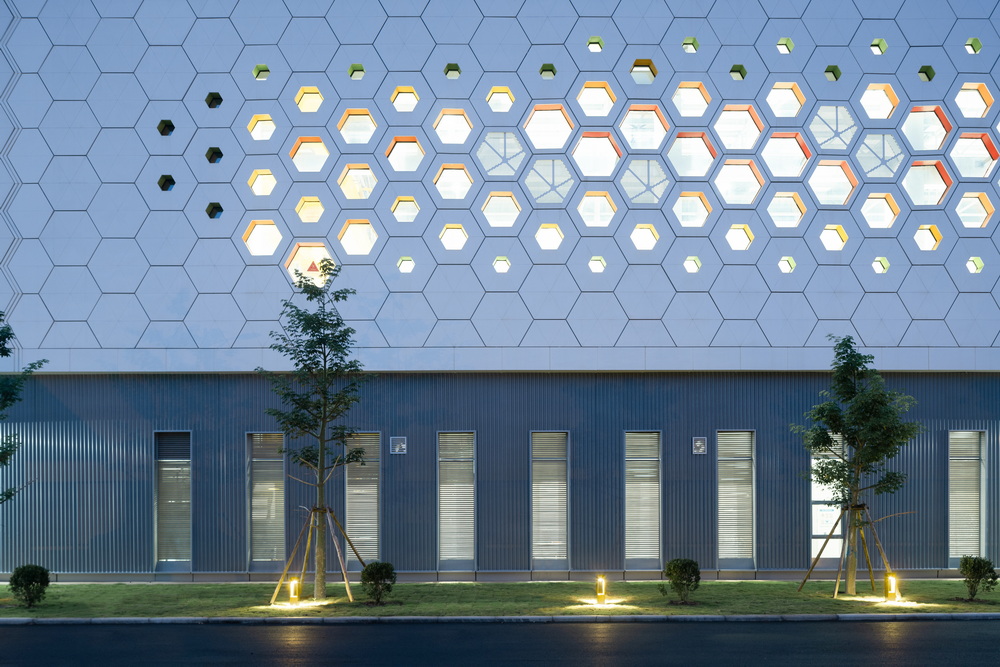

规则渐变的幕墙肌理

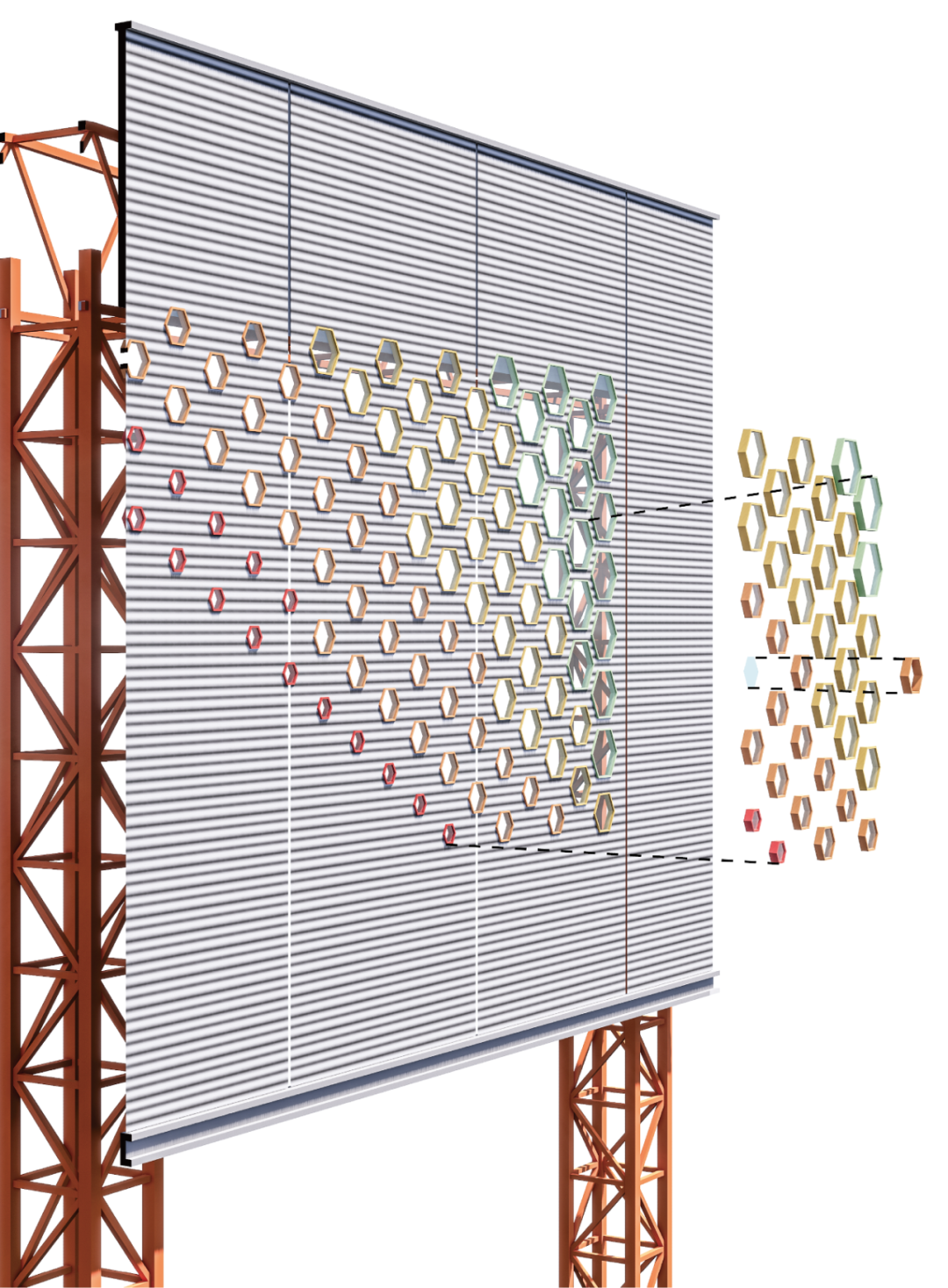

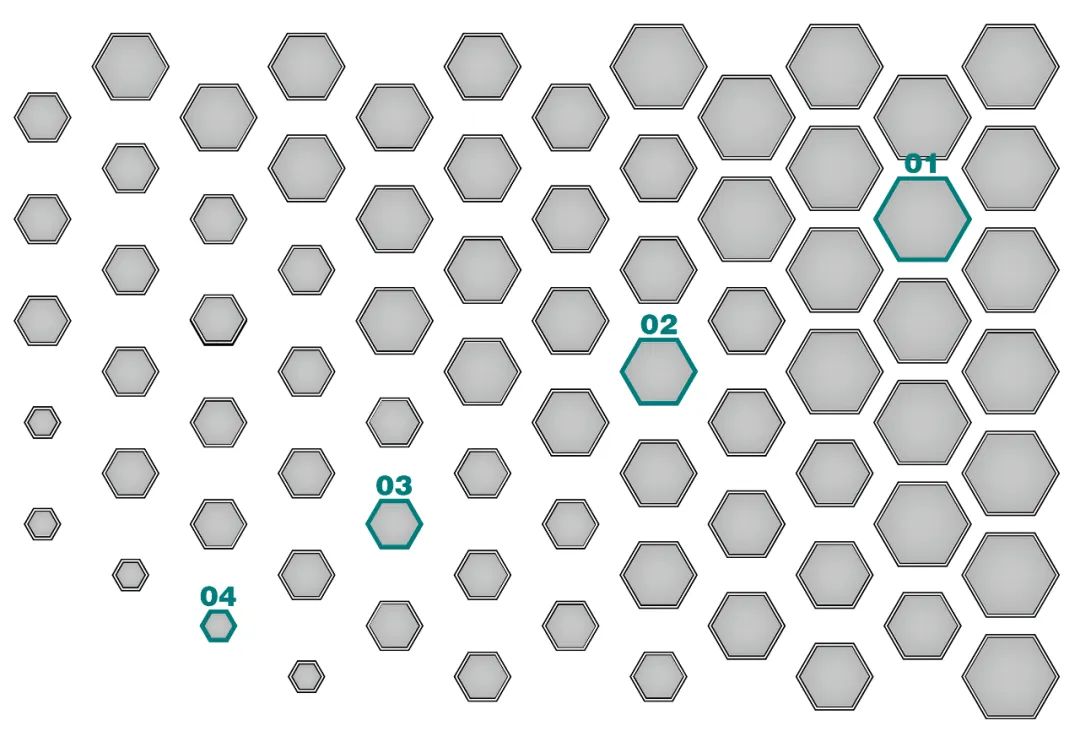

厂房上部的幕墙嵌入了四种尺寸递减的六边形窗，对应四种窗套色彩，营造出一种“落英缤纷”的立面效果。

△ 规则渐变的幕墙肌理 ©UUA

△ 规则渐变的幕墙肌理 ©UUA

△ 规则渐变的幕墙肌理细节 ©UUA

△规则渐变的幕墙肌理 ©UUA

规则网格的幕墙肌理

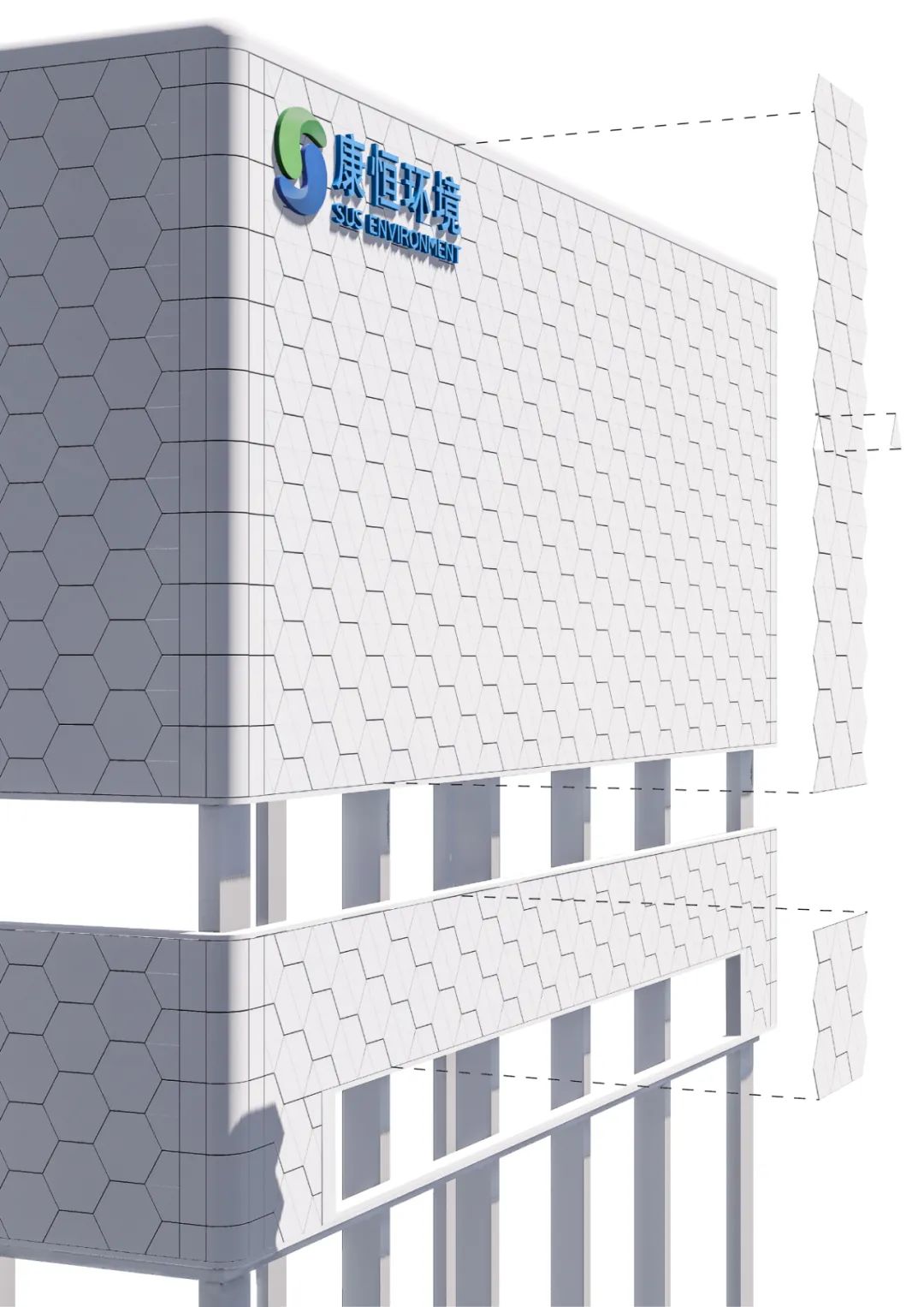

厂房的垃圾池部分具有气密性要求，其幕墙采用封闭的、规则六边形网格的铝单板，形成简洁的建筑体量，平衡了建筑整体的疏密关系。

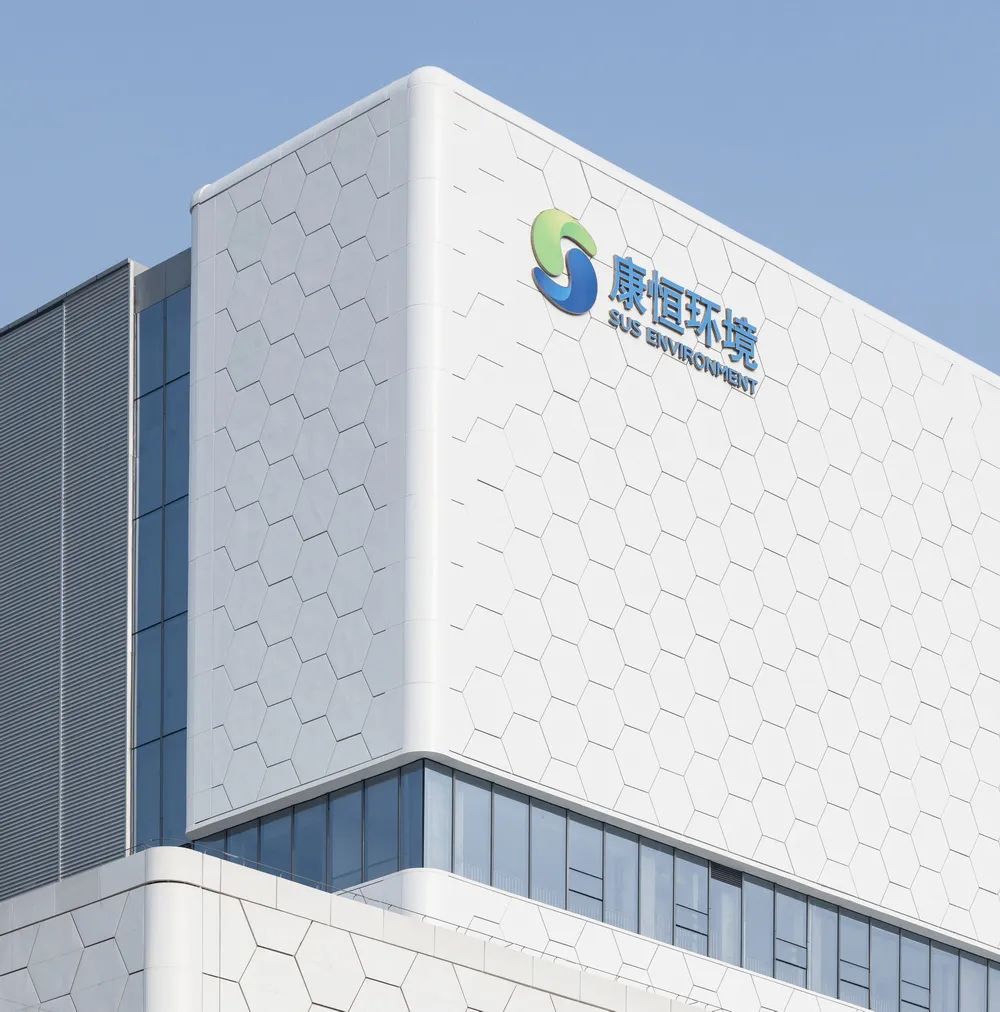

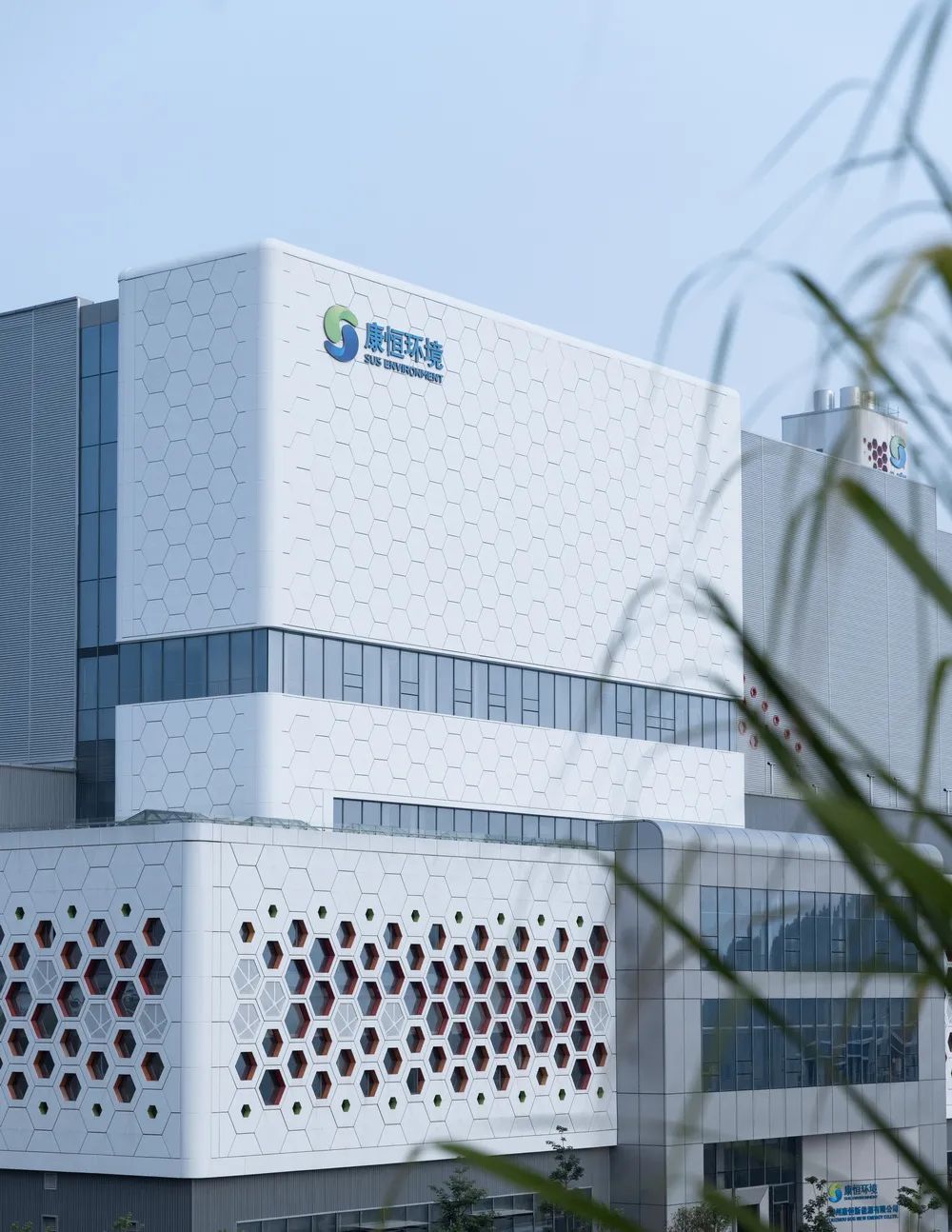

△ 规则网格的幕墙肌理 ©UUA

△ 规则网格的幕墙肌理 ©UUA

△ 规则网格的幕墙肌理细节 ©UUA

△ 规则网格的幕墙肌理 ©UUA

立面颜色

厂房的各个体块分别被赋予了白色、银色和深灰色三种不同肌理的主色调，形成了具有层级的素描关系。在不同体块之上的蜂巢洞口内壁，又以红、橙、黄、绿四种颜色作为点缀。

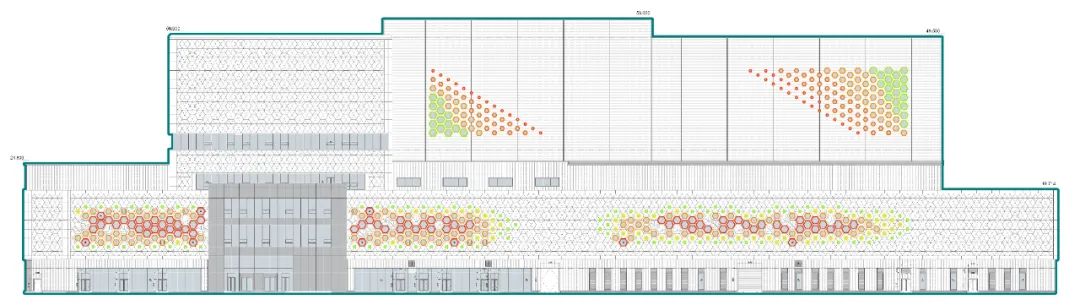

△ 东立面颜色图 ©UUA

04

高完成度：工程限定条件下的理性方法
Quality Completion: A Rational Approach Guided by Project Restrictions

在整个设计过程之中，我们努力保持一种平衡，追求可实现的创意。技术与造价始终作为限定条件，来合理化我们的创意，进而达成一个高还原度的作品。我们以建筑立面的主次关系，合理分配幕墙工程的预算。通过前期对材料和构造方式的准确控制，以及后期与顾问和承包商的大量协调工作，我们高度还原了原始的设计意图。

△立面效果图与实景图对比 ©UUA

△道路视角效果图与实景图对比 ©UUA

△凝聚艺术与工程学的先进工厂 ©UUA

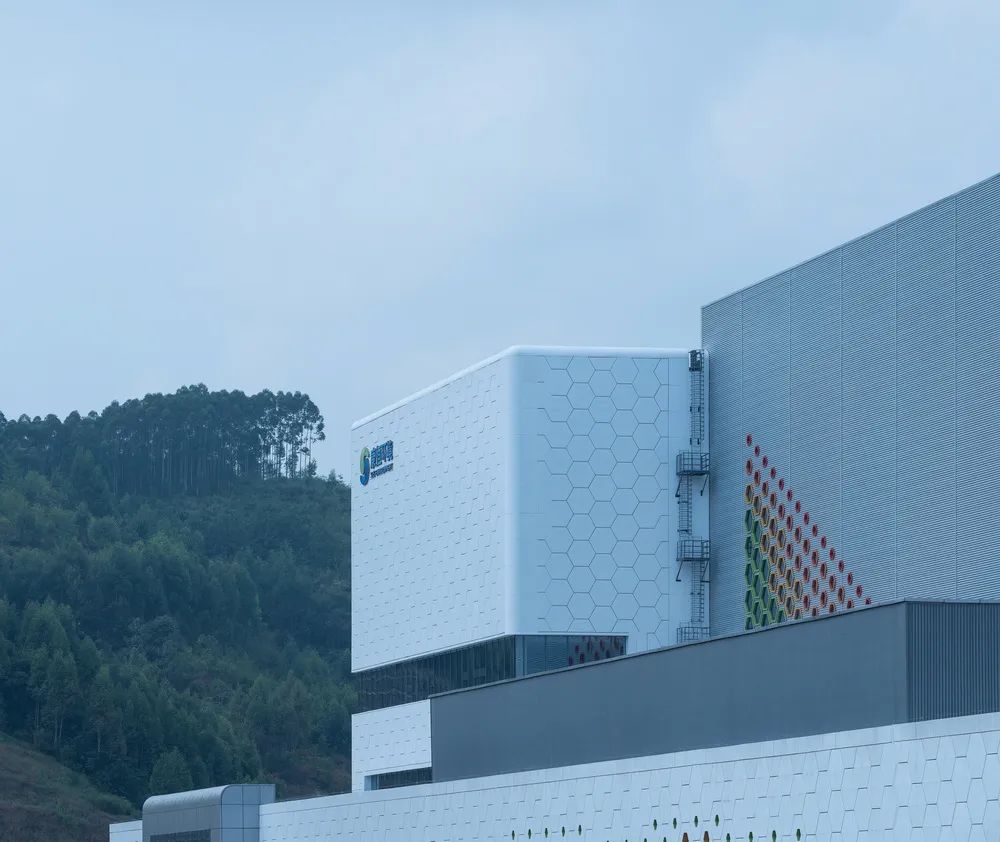

△建筑与自然相得益彰 ©UUA

△严谨的工程理性 ©UUA

△与环境互动的建筑表皮 ©UUA

△以艺术的方式回应文脉 ©UUA

建筑东侧面向城市道路，并设有主入口，因此成为建筑的主要展示界面。其幕墙体系主要采用相对复杂的蜂巢单元来表达设计概念。

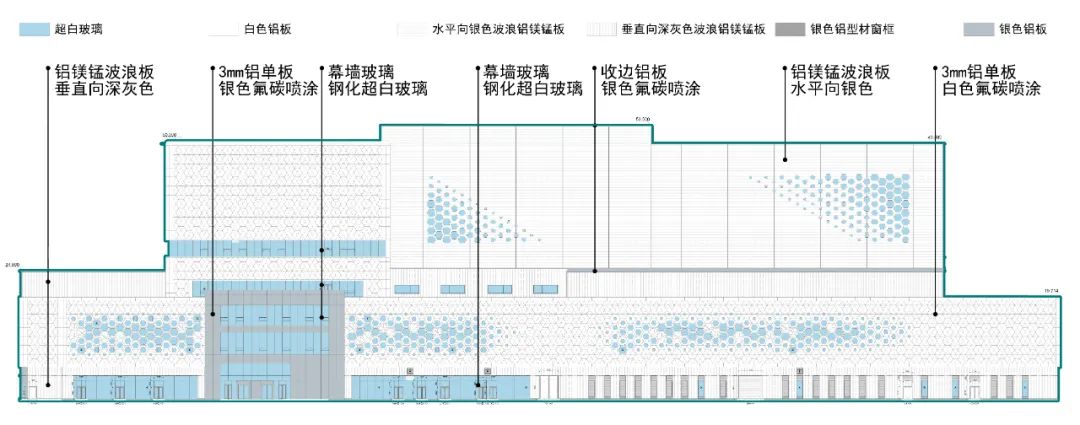

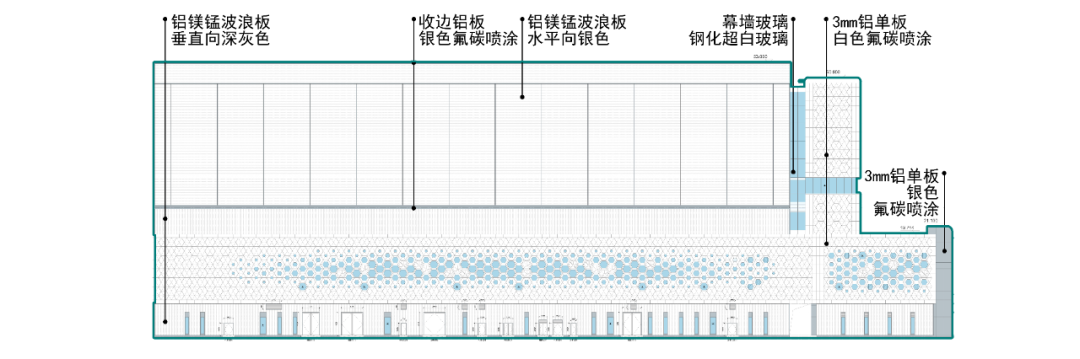

△ 东立面材质 ©UUA

厂房的南、北、西三个立面相对次要，因此简化处理，大面积采用相对经济的波纹铝镁锰板，平衡工程造价。

△ 南立面材质 ©UUA

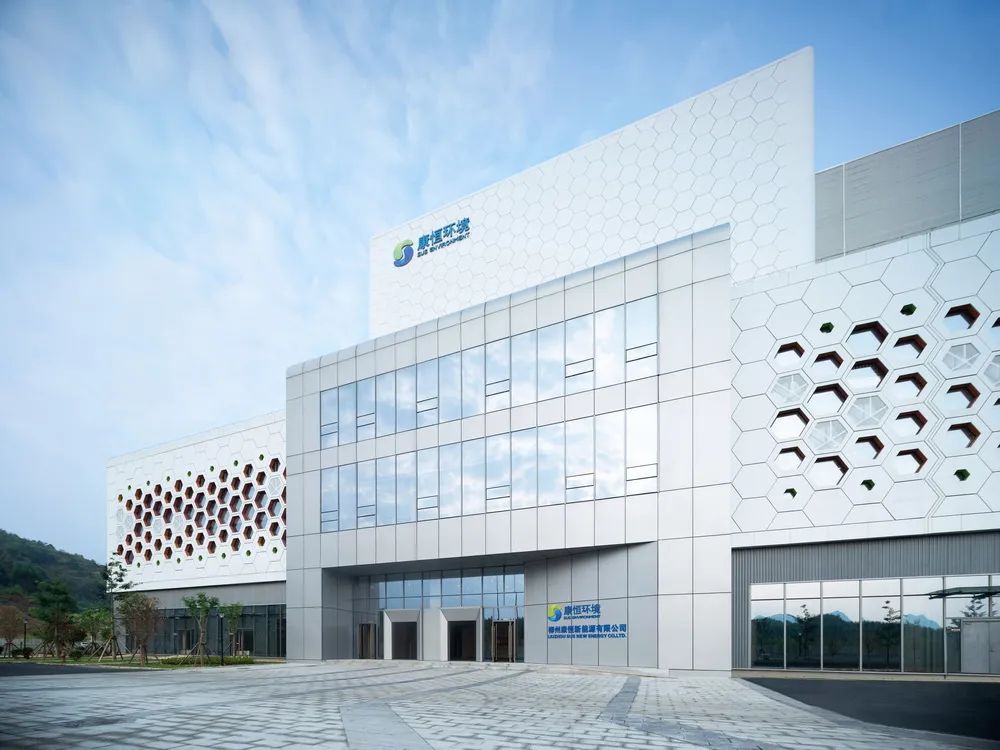

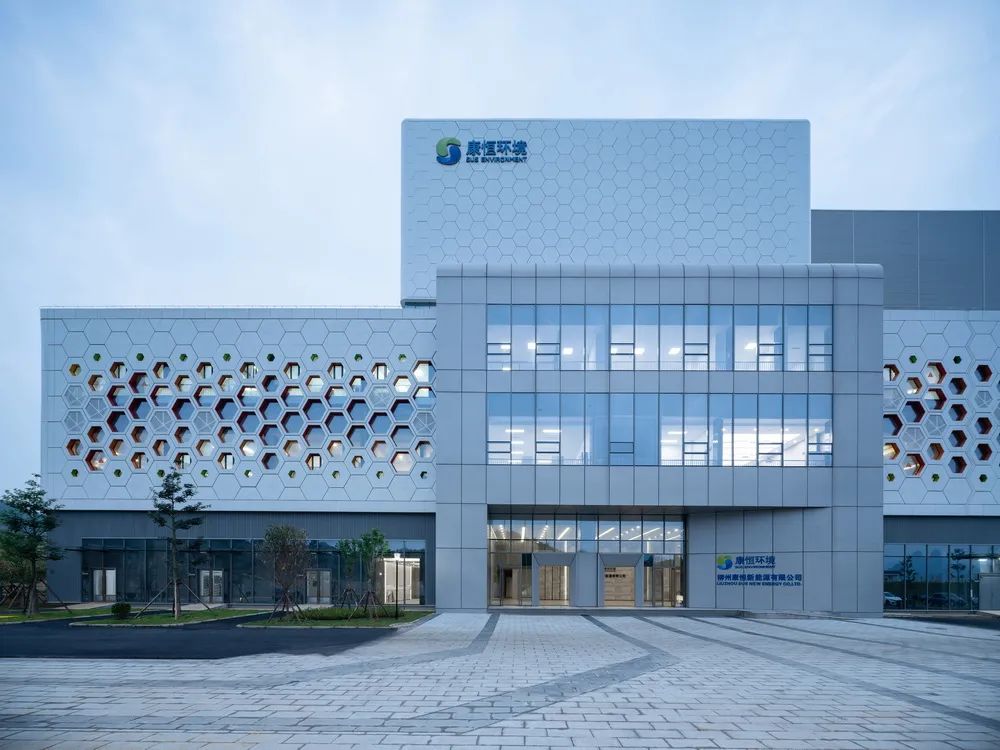

厂房东侧主入口采用外凸体量，并以银色铝单板和玻璃幕墙为立面材质，强化入口形象。

△ 主入口立面材质 ©UUA

厂房首层分布着各种尺寸与功能的门窗洞口，为了使立面保持整体上的一致性，应在满足功能的前提下，尽量统一各洞口的材质和尺寸关系。

△ 首层立面材质 ©UUA

烟囱因其高耸的体量，其顶部具有明显的标识作用。因此在整体采用波纹铝镁锰板的条件下，顶部引入渐变的六边形开孔，呼应设计概念，成为厂房的点睛之笔。

△ 烟囱立面材质 ©UUA

△ 上料栈道立面材质 ©UUA

05
总结: 有温度的工程学

Summary：A Warm Engineering

垃圾焚烧发电厂作为现代社会不可或缺的工业建筑，其巨大的体量也承载着巨大的能量。我们的建筑并非功能与形式的简单加和，而是与时间、场地和使用者相结合的有机整体。建筑师应通过设计营造出与当下观念、技术和材料相符合的建筑。柳州康恒垃圾焚烧发电厂抽象化提取当地文化和地理的符号，激发人与建筑的情感共鸣，以美学赋能工程学。

△ 发电厂爆炸轴侧图 ©UUA

项目信息

项目名称：柳州康恒垃圾焚烧发电厂

项目地点：柳州，广西，中国

项目规模：56,000 ㎡

垃圾日处理量：3,000 吨

项目年份：2019-2022

建筑方案设计：UUA建筑师事务所

UUA主持合伙人：李泳征，李其郅

UUA设计团队：王发路，贺文博，张艺豪，吕延锋，邓亮，马兴华，方泓博，翟哲

项目业主：上海康恒环境股份有限公司+柳州市环卫环境建设发展有限责任公司

主体设计单位：中国联合工程有限公司（主要负责人：程波，郭雅狄）

幕墙设计单位：上海京藤建设工程（集团）有限公司（主要负责人：廉晓成）

施工：深圳市博大建设（集团）有限公司
